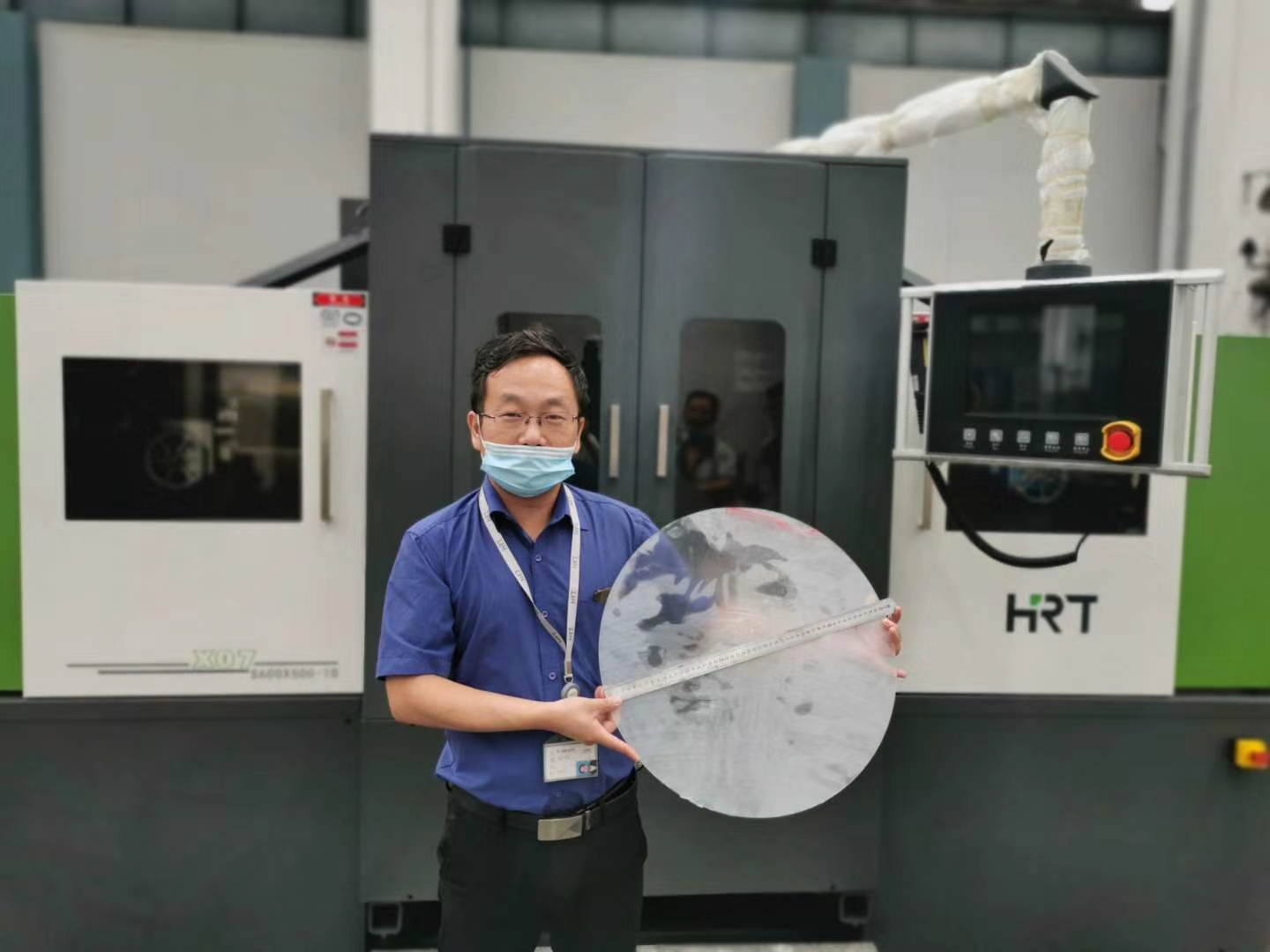

一、應用
本設備主要用于碳化硅、藍寶石、石英、陶瓷及其它硬脆材料的切頭切尾、截?cái)?、切片等加工，尤其適用于超硬脆材料及大尺寸材料的高精度高效率加工。
二、參數
1、工件最大尺寸，長（直徑）×寬：600mm(φ600mm)×500mm
2、擺動角度（度）：0～±15
3、擺動頻次（次/分鐘）：0～10
4、有效升降行程：600
5、切削速度（mm/min）：0～9.99
6、快速移動速度（mm/min）：200
7、切割導輪中心距：660～920
8、金剛線基線直徑：φ0.12～φ0.35
9、切割線最大速度（m/s）：25
10、加速度（m/s²）：5
11、恒定張力（N）：10.0N～45N.0（最小設置單位：0.1N）
12、張力控制精度（N）：0～10%
13、切割線方向：雙向或單向
14、滑移行程：500
15、外形尺寸(長×寬×高)： 約3760mm×1680mm×2300mm
18、重量：約4.5t
三、主要?jiǎng)恿卧?/span>
|
序號 |
名稱 |
型號 |
備注 |
|
1 |
切割輪驅動電機 |
LMCB6、LMCBS0、LMCBS3 |
HIWIN |
|
2 |
工作臺電機 |
GK9071-10AF61-J4E-Y Z139 |
|
|
3 |
收/放線電機 |
GE1111-6WD61-J4E Z58 |
|
|
4 |
排線電機 |
AM8011-1B20 |
倍福 |
|
5 |
張力電機 |
GK9095-10AB61-J4E-Y Z139 |
|
四、設備的安裝
設備應安裝在地面平坦，遠離振動源，無灰塵煙霧污染的場所。
1、設備使用溫度： 15℃～35℃；
2、相對濕度：≤80%(變化范圍5%)
3、電源：三相五線制，AC380V，50HZ
4、水源：去離子水1-2.5Kg/cm2（加防銹劑）
5、冷水溫度：7～12℃
6、氣源：0.5～0.6MPa
